CASOS DE ESTUDO

Com um design inovador, o arquiteto propõe uma integração total entre o jardim, a piscina e o mar.

A piscina será apoiada em uma estrutura de aço suspensa do prédio e que se destaca parcialmente na fachada. A estrutura, que reproduz uma superfície esférica, será coberta em toda a sua parte inferior por um casquete esférico de 11 m de diâmetro, similar a uma bacia, que será dividido em três segmentos esféricos. Além disso, essa bacia deve ser isolada termicamente, já que em parte é um falso teto de uma sala do edifício, devendo também cumprir a Normativa da Edificação em relação à resistência ao fogo.

Devido às curvaturas e à forma irregular da piscina, projetada com sistema desbordante em canais perimetrais e com escada de degraus integrada, e à curvatura e dimensões da bacia, a Direção Técnica adotou nossa solução em P.R.F.V. Essa proposta garantia todas as prestações técnicas que se exigiam às peças (resistência mecânica-autoportantes, resistência à intempérie, estanqueidade, resistência ao fogo, etc.), possibilitava a reprodução perfeita das formas do design arquitetônico e reduzia consideravelmente a carga sobre a estrutura de suporte suspensa.

O principal problema era construir um molde de tais dimensões e com as medidas precisas para, reproduzindo o design do projeto da bacia, ajustar-se à estrutura de suporte já construída, assim como às subestruturas já instaladas que delimitam os fechamentos envidraçados exterior e interior da sala. Por outro lado, dadas as exigências da Direção Técnica, sua curvatura e acabamento teriam de ser perfeitos.

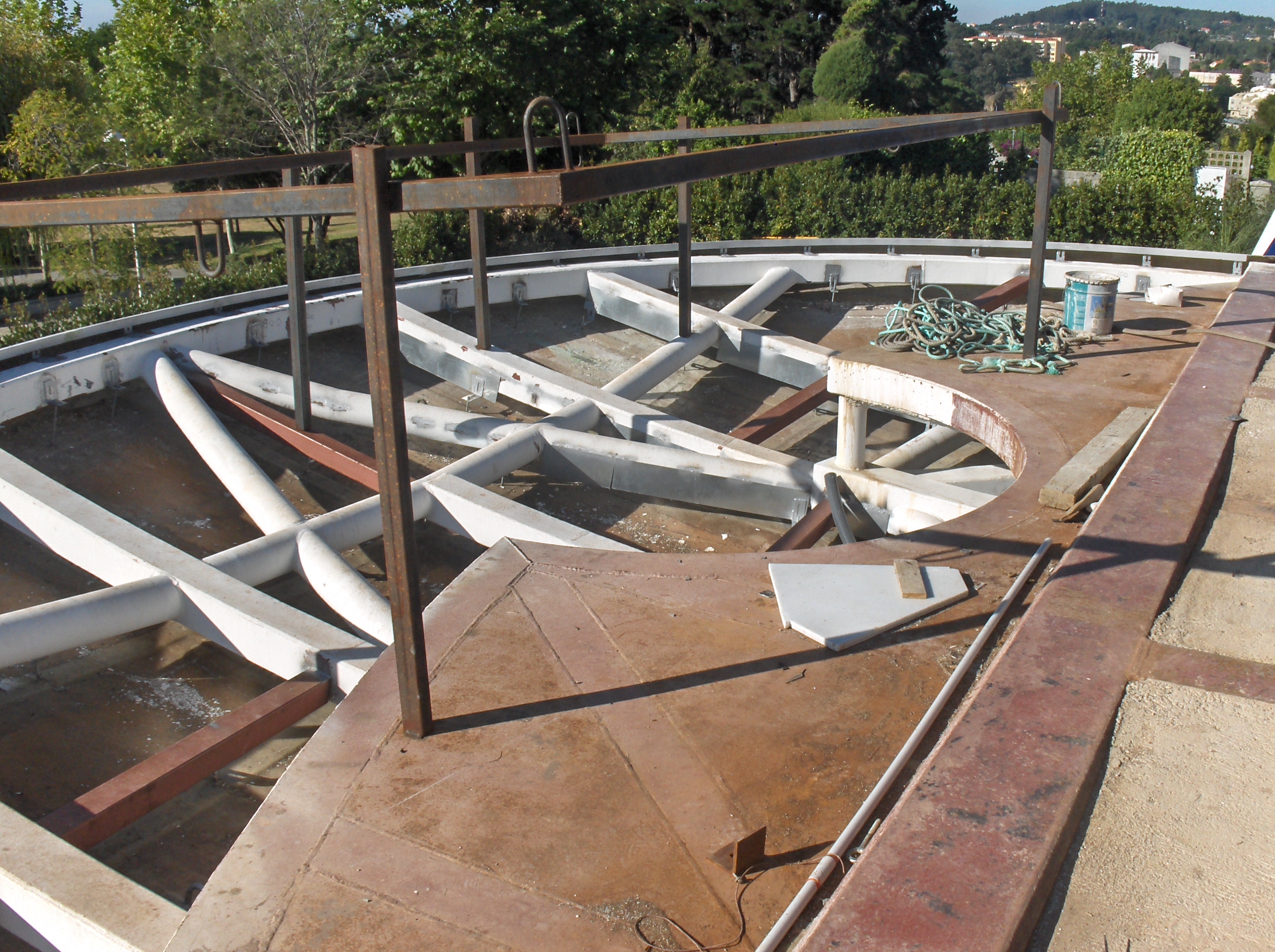

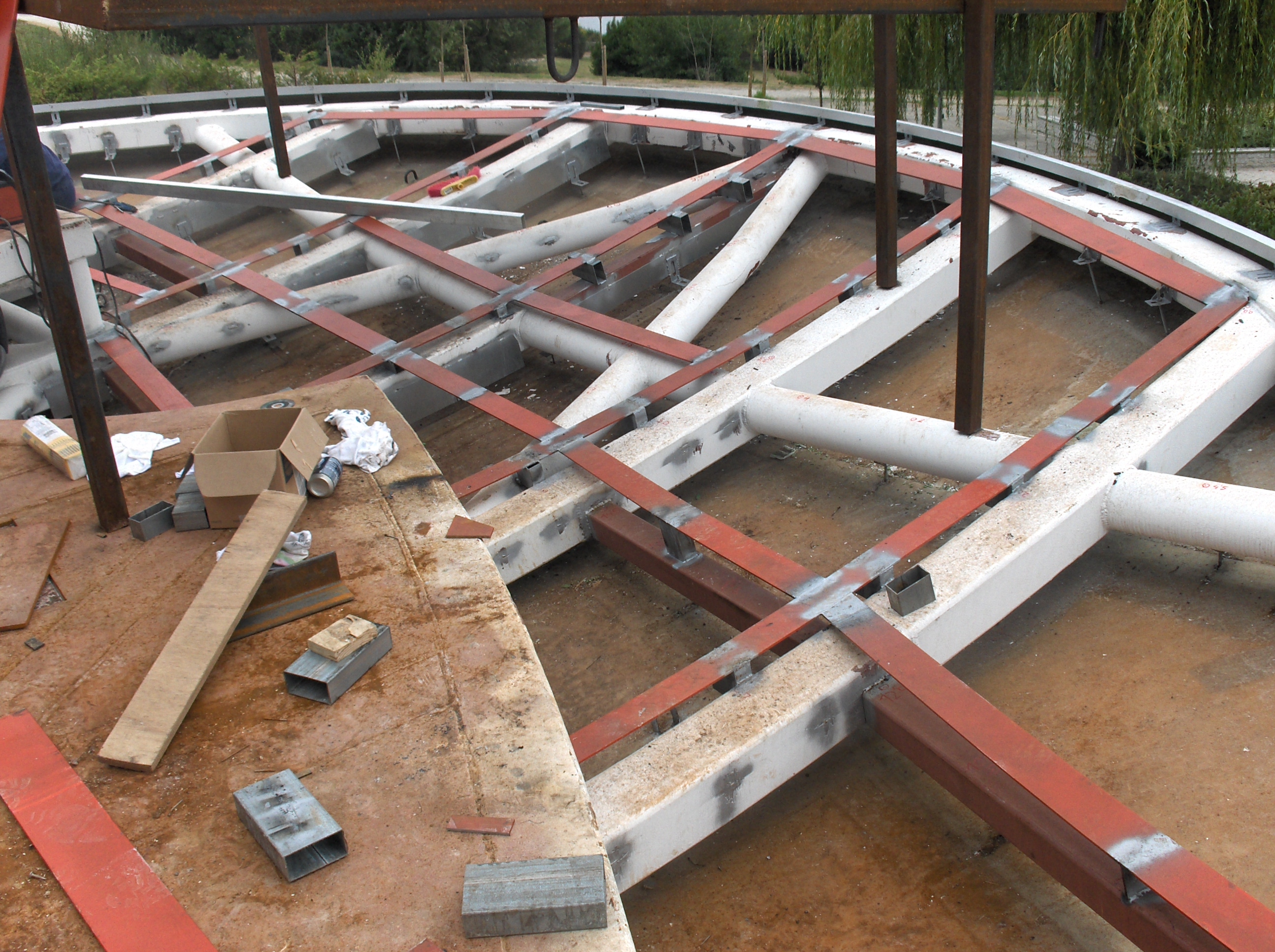

Foi necessário realizar um levantamento topográfico da estrutura de aço, bem como de todos os pontos de encontro da bacia com a piscina superior e as subestruturas dos fechamentos.

Para construir o modelo da bacia, optou-se por utilizar como base o gesso, ao qual se daria forma com uma ferramenta que desliza por uma guia circular, projetada expressamente para essa função. Antes, foi necessário digitalizar todos os elementos do modelo e fazer simulações prévias à sua construção, dada a exatidão com que a peça deveria ser construída.

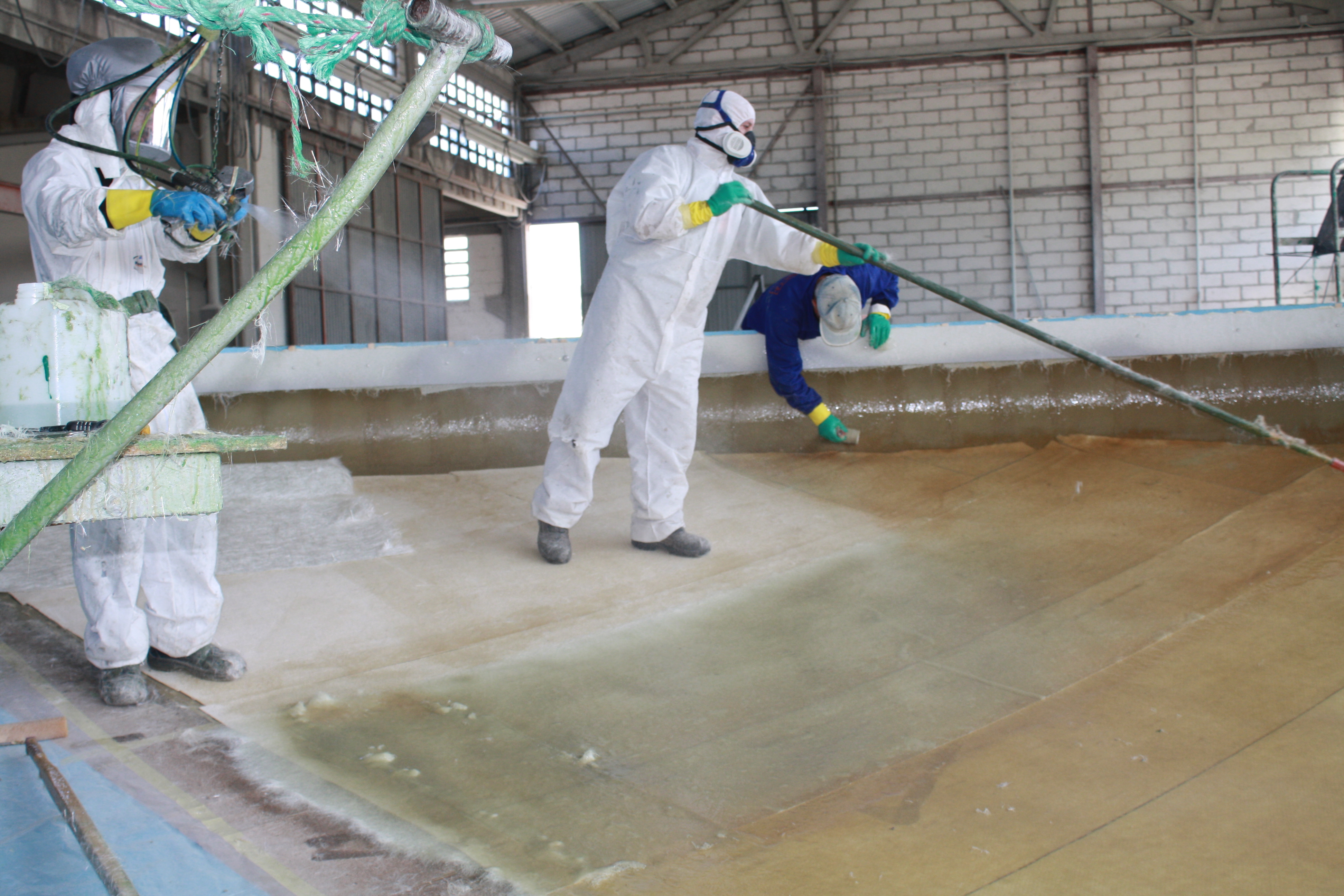

Para assegurar a estabilidade dimensional, o molde da bacia foi construído utilizando um sistema especial de resinas de quase nula contração, o mesmo que foi utilizado na construção da peça, mas com resinas ignífugas. Ambos foram realizados por moldagem por contato.

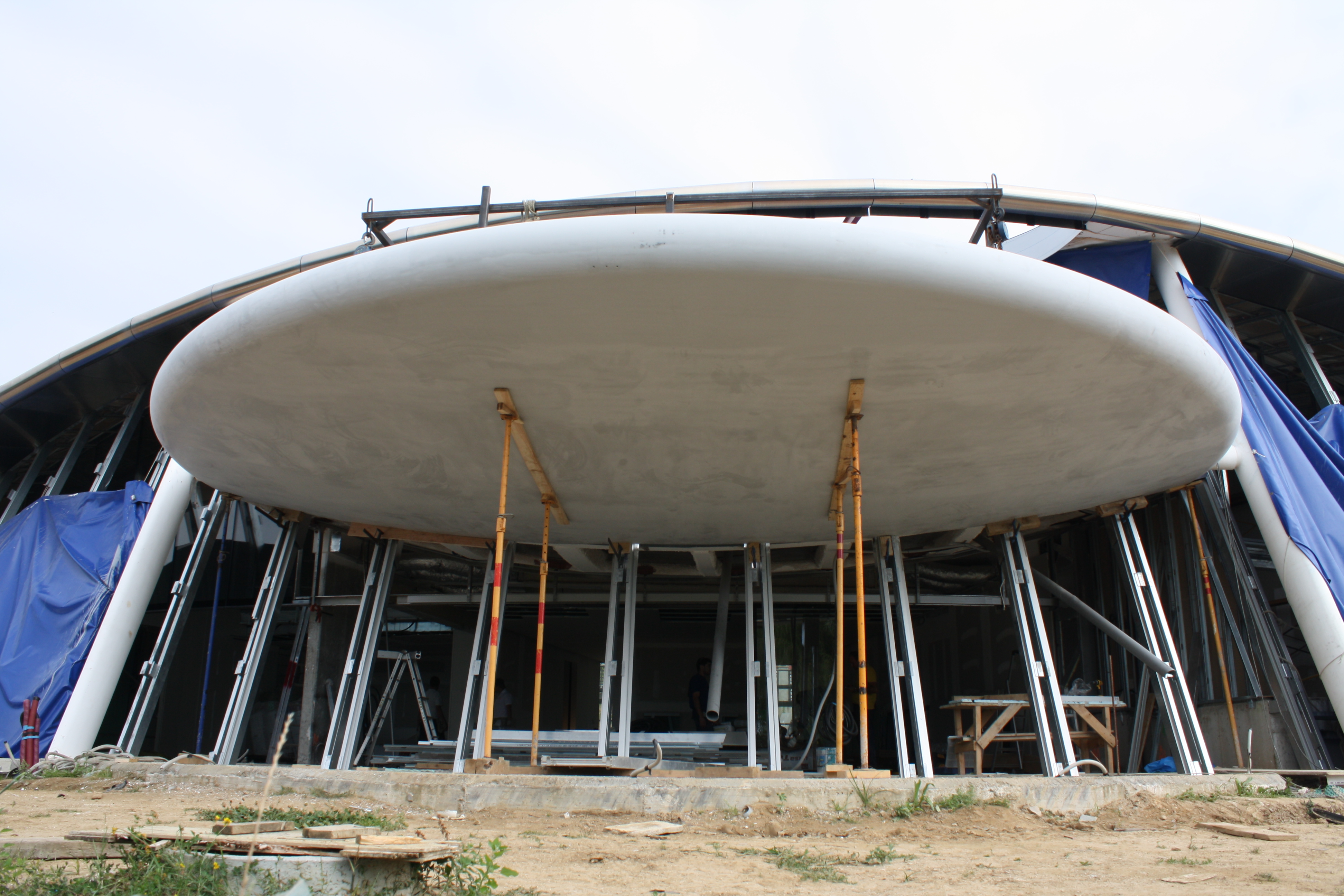

A peça é autoportante e leva embutidos os elementos metálicos para sua fixação à estrutura, projetados para absorver as descontinuidades da estrutura e para serem executados com um acesso muito reduzido. Tanto seu posicionamento quanto o recorte definitivo da peça necessitaram de meios topográficos.

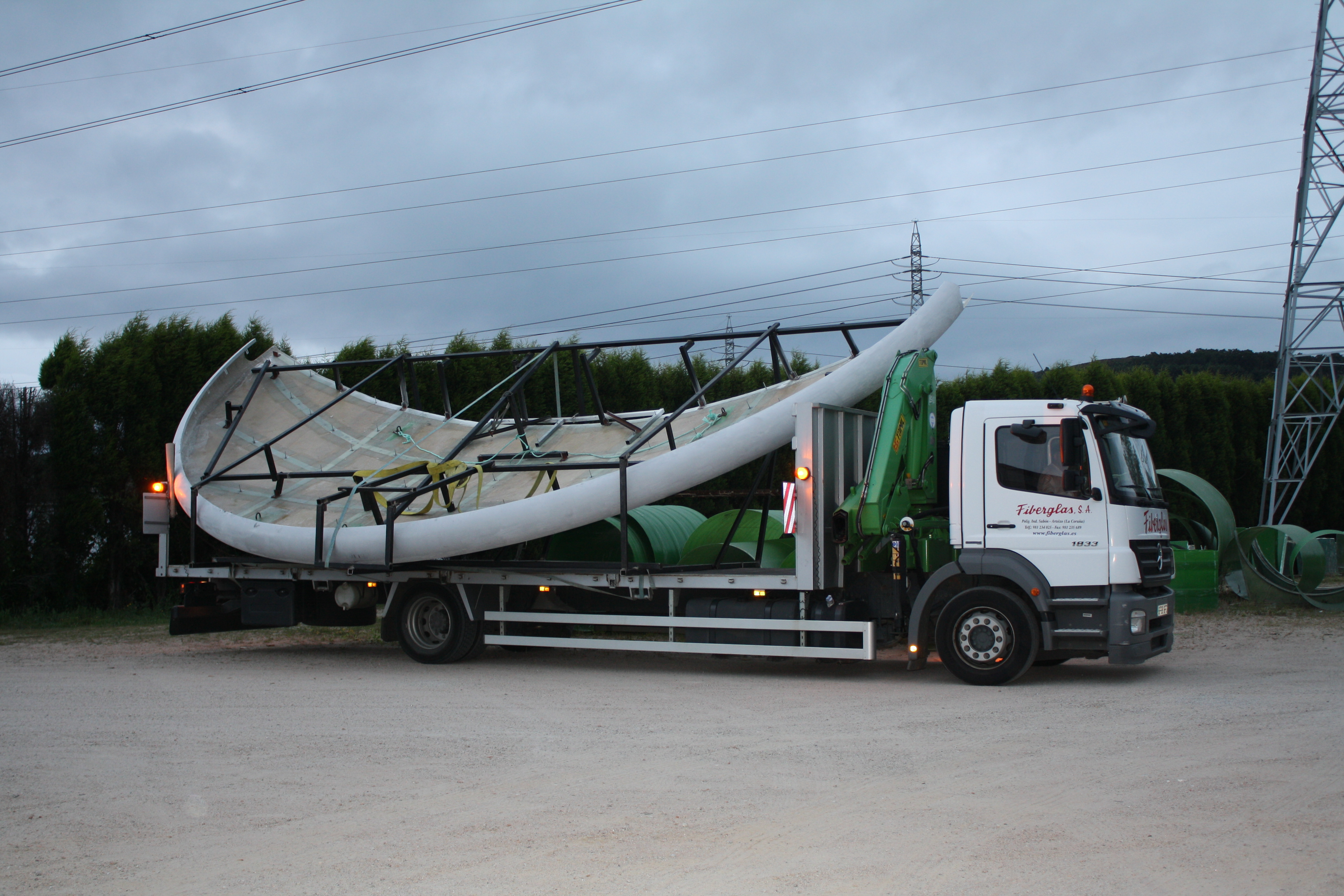

Para manuseio e transporte da peça, foram utilizadas ferramentas construídas especificamente. Da mesma forma, para a instalação, com a complicação adicional do estado avançado da construção quando tivemos que acessar a área interna.

Uma vez instalado, é feita a colocação do isolamento térmico e ajustados todos os encontros e acabamentos.

Finalmente, é aplicado um revestimento com uma pintura metalizada de alta resistência à intempérie.

Na construção da piscina, foram utilizados elementos pré-fabricados que foram montados "in situ" sobre a estrutura de apoio, que foram fixados por um sistema de ancoragem especialmente concebido, devido à pouca acessibilidade disponível.

Para obter as formas do fundo da piscina, laterais, canais perimetrais, escada, de acordo com o projeto de design, foram feitos moldes com medidas obtidas a partir de uma extensa pesquisa topográfica.

As peças eram autoportantes adaptadas à estrutura e foram moldadas por contato usando um sistema de resinas de baixa contração especial para piscinas, de quase nenhuma absorção de água e alta resistência à hidrólise.

Para a montagem, foi usada uma técnica de nivelamento precisa, já que a piscina tinha que transbordar uniformemente por todo o seu perímetro de mais de 25 metros, com formas irregulares e descontínuas.

Também foram instalados acessórios de encanamento e holofotes submersos, perfeitamente embutidos e garantindo a estanqueidade.

Para o acabamento, foi utilizado um "top-coat" especial para piscinas, de alta resistência à intempérie.
